ELEKTROMECHANISCHE ANTRIEBE.

VAKUUM-ANTRIEBSTECHNIK

FÜR OPTIMIERTE LÖSUNGEN

VAK-Antriebstechnik

Vakuum-Antriebstechnik – Reinraumqualität

Vakuum-Antriebstechnik



Präzise Antriebstechnik – Vakuum, Hochvakuum und Ultrahochvakuum

Zuverlässige und performante Vakuum-Antriebe



Unser Portfolio an vakuumqualifizierten Antriebskomponenten der LSA | AT‑V Technologie für den Einsatz in Reinraum und Vakuum bis zu hohen Vakuumqualitäten von 10-9 mBar und höher umfasst eine beachtliche Auswahl an performanten und zuverlässigen Linear- und Rotationsaktoren.



Wir entwickeln für Sie spezialisierte Antriebe und Antriebstechnik für optimale Antriebslösungen und liefern Ihnen anforderungsgerechte Antriebs- und Positioniersysteme für den Einsatz im technischen Hoch- und Ultrahochvakuum und Ihren Reinraumanwendungen.



Wir konzipieren und installieren sowohl einzelne Aktoren als auch komplette Antriebs- und Positioniersysteme mit mehreren aufeinander abgestimmten Achsen. Mit unserem Baukastensystem für Vakuum-Lineartechnik können wir innerhalb verträglicher Lieferzeiten komplexe Achssysteme für die gewünschten Anforderungen umsetzen.



Unsere Vakuum-Antriebstechnik geprüfter Qualität findet in zahlreichen von uns entwickelten Antriebs- und Positioniersystemen der unterschiedlichsten Prozessanforderungen erfolgreich und äußerst zuverlässig Anwendung. So realisierten wir bereits Verfahrwege von ca. 7 m und dauerhafte Beschleunigungen von 10 m/s2 sind keine Seltenheit.







AKTOREN & EINZELANTRIEBE



  • Servomotoren
    Positioniergenauigkeit 5 µ  •  HV 5x10-6 mBar  •  Fremdkühlung
  • Schneckengetriebe (kompakte Servomotor-Getriebe-Einheit)
    präzise Positionierung  •  praktisch spielfreie Untersetzung  •  HV 5x10-6 mBar
  • Torquemotoren
    Positioniergenauigkkeit 0,5 arcim  •  UHV 2x10-7 mBar  •  Wasserkühlung
  • Linearachse
    Positioniergenauigkeit 5 µ  •  UHV 2x10-7 mBar  •  Hub bis 10.000 mm
  • Spindelachsen & Z-Achsen
    Positioniergenauigkeit 12 µ  •  Wiederholgenauigkeit 1,3 µm  •  UHV 2x10-7 mBar





KOMPLEXE ACHSSYSTEME



  • Mehrachssysteme
    2- bis 7-Achssysteme nach Kundenvorgaben  •  UHV 2x10-7 mBar







Flexible Mehrachssysteme

Komplette Achssysteme – einbaufertige Lösungen



Im Bereich der Vakuum-Antriebsysteme verbinden wir verlässliche Standarts mit größtmöglicher Flexibilität. Unsere Stärke und Kompetenz – insbesondere in der vakuumspezialisierten Lineartechnik – zeichnet LSA | AT-V Technologie als ausgezeichneten Partner für hochspezialisierte Linearachsen sowie Ein- oder Mehrachssysteme höchster Ansprüche aus.



Wir bieten mehrere standardisierte und zuverlässige Layouts für Mehrachssysteme. Sollten standartisierte Lösungen Ihre Anforderungen nicht vollständig und umfänglich erfüllen, werden die Achssyssteme entsprechend des jeweiligen kundenindividuellen Anwendungsfalles konfiguriert, konstruiert und gefertigt. Zeichnungsteile sind dabei skalierbar und werden nach dem Baukastenprinzip zu einer optimalen Lösung konfektioniert. Dies ermöglicht neben einem Maximum an Flexibilität kosteneffiziente Entwicklungsumfänge sowie relativ kurze Lieferzeiten.











Zuverlässige ANTRIEBSTECHNOLOGIE für hohe Vakua





HOCHSPEZIALISIERTE ANTRIEBE

ANTRIEBSTECHNIK VON LSA



Antriebstechnik neu gedacht – Wir entwickeln Antriebe auf höchstem Niveau

Vakuumqualifizierte Antriebstechnologie von LSA



LSA entwickelt und liefert bereits seit vielen Jahren Aktoren und Antriebskomponenten in ausgesprochen hoher sowie insbesondere für den Einsatz in hohen Vakua qualifizierter Qualität.



Wir - als starker Antriebspartner und Technologieanbieter sowie spezialisierter Hersteller vakuumqualifizierter Antriebstechnik für die sensiblen Prozesse unsere Kunden – setzen entschieden auf Zuverlässigkeit sowie Performance. Wir haben es uns zur Aufgabe gemacht ganzheitliche Lösungen zu bieten.



Als Antriebsspezialist für Bewegungsautomation im Vakuum liefern wir präzise und performante Antriebe sowie Antriebskomponenten und entwickeln darüber hinaus optimierte Antriebslösungen für hochpräzise Vakuum-Anwendungen effizienter Prozesse.



Für die Eignung von Antriebstechnik mit prozesssicherer Qualifizierung entsprechender Vakua und beweglichen Komponenten in Reinraum-Anwendungen sowie beim Einsatz in technischem Vakuum sind wesentliche Unterschiede zu konventionellen Bewegungssystemen zu beachten. Je höher die Anforderungen an die Güte des Vakuums, an die Partikelemission und an die Ausgasung sind, desto aufwändiger wird die Herstellung der vakuumqualifizierten Antriebe und Komponenten.





Vakuumqualifizierte Antriebe für effiziente Lösungen

Hier setzen wir an und spielen unsere Erfahrung, Kompetenz und Expertise als langjähriger und verlässlicher Antriebspartner verschiedenster hochtechnologischer Industriezweige – in denen sensible Herstellungs- und Fertigungsprozesse zwingend unter hohem Vakuum ablaufen – aus.

Wir qualifizieren Antriebskomponenten für effiziente Lösungen um höchste Präzision sensibler Herstellungs- und Fertigungsprozesse zu garantieren. Mit sorgfältig ausgewählten und zuverlässig abgestimmten Baugruppen realisieren wir die optimale Lösungen auch unter Extrembedingungen.





Hochwertige Vakuum-Antriebstechnik von LSA – Nach Maß

Für gehobene Anforderungen wie technische Vakua höherer Qualitäten, geringste Ausgasung und Emission von Partikeln liefern wir ganzheitliche und stets kundenspezifische sowie individuelle Spezialentwicklungen geeigneter Antriebe. Materialauswahl, Verarbeitung sowie die Oberflächenbeschaffenheit sind von enormer Bedeutung.



Unsere vakuumqualifizierte Antriebs- und Lineartechnik aus dem Hause LSA erfüllt ein Höchstmaß an Performance, Präzision und Flexibilität und ist dabei so individuell wie es die Anforderungen an Ihre Anwendungen verlangen.



Wir sind in der komfortablen Lage benötigte Bauteile und Komponenten entsprechend Ihren speziellen Anforderungen zu konstruieren und zu fertigen. Unter Beachtung von Ausgasraten und Partikelemission werden spezielle Werkstoffe wie VA Edelstahl, nichteloxiertes Aluminium oder hochtemperaturbeständiger thermoplastischer Kunststoff (PEEK) verwendet.







VAKUUM-ANTRIEBSTECHNIK VON LSA

Exzellente Performanz und höchste Präzision

PRÄZISE. ADAPTIERBAR. STARK.

ANTRIEBSTECHNIK & -SYSTEME

DATENBLÄTTER

Vakuum Antriebstechnik Schneckengetriebe Vakuum Antriebssysteme LSA GmbH Automation Sondermaschinen
Vakuum-Antriebstechnik - Torquemotor - Vakuum-Antriebssysteme | LSA GmbH Automation Sondermaschinen
Vakuum-Antriebstechnik - Torquemotor - Vakuum-Antriebssysteme | LSA GmbH Automation Sondermaschinen











Hochspezialisierte LINEARANTRIEBE für Hochvakuum





PRÄZISE LINEARANTRIEBE

für HOCHVAKUUM (HV)



Besonderheit Vakuum-Linearantrieb

Geregelte Bewegungsautomation im Hochvakuum



Immer wieder werden geregelte lineare oder kreisförmige Bewegungen im Hochvakuumbereich gefordert, bei denen Spulen oder Zuleitungen nicht erwünscht, hinderlich oder konstruktiv schwer umzusetzen sind.



Eine Möglichkeit dies zu realisieren, ist die Spulenpakete gegen die Vakuumkammer abzudichten und nur die Magnete in der Kammer zu bewegen. Die Abdichtung erfolgt dabei mit hochfestem Spezialglas und geeigneten Klebern.



So können die Spulenpakete innerhalb der Kammer wirken, jedoch unter atmosphärischen Bedingungen betrieben und gekühlt werden. Der Spaltabstand zu den Magneten beträgt dabei nur wenige Millimeter.







LSA Linearantrieb für Hochvakuum

Spezialisierte Linearantriebe für HV (i. Entw.)



Die Linearachse ist eine Weiterentwicklung unseres Antriebs-Baukastensystems. In die Entwicklung sind die Erfahrungen aus einer Vielzahl von vorherigen Lösungen eingeflossen.



Mit unserem Konstruktions-Baukastensystem sind viele kundenspezifische Varianten schnell gezeichnet, modeliert, gefertigt und einsetzbar.



Der Antrieb ist für den Einsatz im technischen Hochvakuum bis 10-7 mBar konditioniert. Der Motor ist bürsten- und eisenlos. Die Achse ist frei skalierbar bis zu einer Länge von mehreren Metern. Der Querschnitt kann entweder als hoch belastbares Profil (2 Führungsschienen, zentriertes Magnet-Track) oder in Kompaktbauweise (1 Führungsschiene, darüber liegendes Magnet-Track) ausgeführt werden.





HARD
FACTS



Individuelle Linearachsen höchster Präzision für viele Anwendungen

HV-Linearachse

Hochpräzise Positionierung – auch sehr großer Lasten



Tragfähigkeit bis 1.000 kg
Geschwindigkeit von 0,01 bis 5.000 mm/s
Beschleunigung bis 50 m/s²
Wiederholgenauigkeit bis 0,001 mm
Positioniergenauigkeit bis 0,003 mm







ELEKTROMECHANISCHE ANTRIEBE.

WERTIGE ANTRIEBSTECHNIK

FÜR PASSGENAUE LÖSUNGEN

Antriebstechnik

Leistungsstarke Antriebstechnik

Antriebstechnik



Performante Antriebstechnik für leistungsstarke Lösungen

Rotative und lineare Antriebe | Antriebstechnik



Optimale Antriebs- und Steuerungslösungen für die industrielle Automatisierung und intelligente Antriebssysteme aus einer Hand setzen perfekt abgestimmte Antriebskomponenten voraus. Aus diesem Grund setzen wir bewusst sowohl auf innovative als auch verlässliche Antriebstechnik namhafter Hersteller. Im Ergebnis stehen praxiserprobte Teillösungen höchster Effizienz und maximal skalierbare Antriebssysteme.







ELEKTRISCHE LINEARANTRIEBE



  • Linearachsen
    für langsame und schnelle Einzel- oder Mehrachssysteme





LEISTUNGSFÄHIGE MOTOREN



  • Servomotoren
    Hochdynamische, energieeffiziente Servomotoren, reduzierte Life-Cycle-Costs
  • Torquemotoren
    Direktantriebe mit sehr hohen Drehmomenten bei relativ kleinen Drehzahlen
  • Schrittmotoren
    für höchste Positionsgenauigkeit und Reproduzierbarkeit
  • DC-Motoren
    Zuverlässigkeit und Robustheit, geringer Wartungsaufwand





PRÄZISE GETRIEBE



  • Servogetriebe
    zuverlässig und genau eignen sie sich für vielfältige Antriebslösungen





ZUVERLÄSSIGE ANTRIEBSREGLER



  • Servosysteme
    leistungsstarke Einzel- oder Mehrachs-Servosysteme
  • AC-Frequenzumrichter
    Motorsteuerung für allgemeine Open-loop Industrieanwendungen







Fertigungsautomat
FVA-xp



Fertigungsvollautomat zur vollintegrierten Montage- und Fertigungsautomation

Intelligente und dynamische Prozessautomatisierung mittels feinster Automatisierungstechnik



ANFORDERUNG / IDEE



Eine Automatenlösung zur automatischen Weiterverarbeitung von Produkten verschiedener Größen, Formen und Beschaffenheiten. Dabei ist ein hohes Maß an Flexibilität und Skalierbarkeit Voraussetzung, um später neue Typen in die Fertigung einbinden, sowie den Fertigungsautomat in bestehende Prozesse vollwertig integrieren zu können. Die Mitarbeiterbindung soll zudem während des gesamten Produktionsprozess so gering wie möglich und einfach gehalten werden.





DIE SMARTE LÖSUNG



Flexibler und skalierbarer Fertigungsautomat

Automatenlösung mit smarten Schnittstellen zur voll- oder teilautomatisierten Prozessintegration



Unsere Automationslösungen für die vollautomatische Fertigung von Stückgüter sowie Bandware über mehrere Prozessstufen bis hin zur stückgenauen Verpackung, Ausschleusung und Etikettierung. Es wird eine Hybridbauweise gewählt: Der Flexibilität im Aufbau dienen Aluminiumprofile, für die Aufnahme der mitunter enormen Prozesskräfte bei engen Toleranzen und Stahlkonstruktionen.



Bei allen technischen Prozessen Ihrer technischen Anlagen wird ein größtmöglicher sowie anforderungsgerechter Automatisierungsgrad erreicht.





Unsere Echtzeitsysteme erfüllen dabei höchste Ansprüche an Rechtzeitigkeit, Gleichzeitigkeit, Verlässlichkeit und Vorhersehbarkeit für die Steigerung Ihrer Produktivität, Anpassungsfähigkeit sowie Produktionssicherheit.





INTEGRATION IN BESTEHENDE FERTIGUNGSPROZESSE

Die Integrationsfähigkeit zur vollwertigen Implementierung in bestehende Fertigungsprozesse wird bei allen logistischen Schnittstellen der Sondermaschine durchgängig berücksichtigt.












Grenzenlose VIELFÄLTIGKEIT | Ein Einblick



Variable Konstruktionsprofile

Hochwertige Aluminium-Profile bilden den Rahmen für Dauerhaftigkeit und eine ansprechende Optik



Für den Gestellbau des Fertigungsvollautomaten kommen für die komplette Einhausung item-Profile und Schiebetüren mit Acrylglas zum Einsatz. Dabei wurde viel Wert auf eine sichere Zugangsüberwachung bei zugleich guter Zugänglichkeit zu Wartungs- und Einrichtpunkten gelegt.

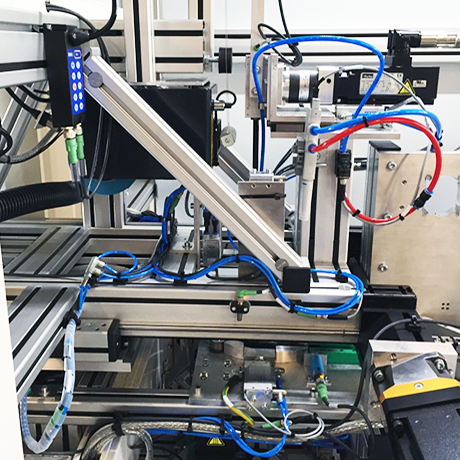

Intelligente Prozessautomatisierung

Sämtliche technische Prozesse der Fertigungslinie werden mit modernen Lösungen dieser vollautomatisierte Fertigungsanlage abgebildet



Ein Eingabemagazin mit automatischer Füllstandsüberwachung ermöglicht die einfache Beschickung mit neuen Teilen, ohne dabei den laufenden Betrieb zu unterbrechen. An dieser Stelle ist es möglich, die Fertigungsanlage sowohl mittels halbautomatischer oder vollautomatischer Zuführung auf Ihre Bedürfnisse anzupassen.



Fertigungsvollautomat - Steuerungstechnik | LSA GmbH Automation Sondermaschinen

Die Bearbeitung der Teile im Fertigungsvollautomat erfolgt in mehreren Stufen. Die Werkzeuge dafür können einzeln stufenlos in Winkel und Abstand justiert werden. Zusätzlich ist die Geschwindigkeit regelbar. Unterstützung findet der Bediener dabei durch Skalen und Rastmarken. Außerdem können gängige Einstelldaten in einem Rezept gespeichert werden und ermöglichen eine schnelle Umstellung der Produktion und höchste Zuverlässigkeit im Prozessablauf.



Der Weitertransport der Teile erfolgt über einen Gurtförderer - für den aufgrund der sehr hohen Friktion ein Sondergurt eingesetzt wird - sowie durch präzise Lineartechnik bewegte Greifer. An einem Rundtakttisch mit verschiedenen Werkzeugen erfolgt die Endbearbeitung und Ausgabe der Teile. Dies geschieht über eine Zähleinheit mit Signal bei Erreichen der gewählten Stückzahl.







Vereinfachte Maschinenbedienbarkeit

Bedienung und Visualisierung – eine moderne Benutzerschnittstelle mit Touchscreen-Bedienpanel



Die einfache und sichere Bedienung dieses Fertigungsvollautomaten über Hardwaretaster sowie die Option über ein modernes HMI Touchscreen-Bedienpanel z. B. auf eine komplexe Rezeptverwaltung zugreifen zu können und eine hohe Variabilität zu erhalten, runden diese gelungene Automatisierungslösung der Fertigungsautomation ab.











» Unsere Stärken sind
maßgeschneiderte Lösungen «
Kundenindividuelle LÖSUNGEN höchster Ansprüche



Kundenspezifische Variationen

Auslegung und Spezifikation nach Kundenwunsch



Die ausnahmslos vollständige Entwicklung und Realisierung durch LSA ermöglicht kundenspezifische Variationen sowie anforderungsgerechte, angepasste Fertigungssysteme gemäß komplexer Anforderungen einer wettbewerbsfähigen Güterproduktion bei einer hohen Produktionsicherheit.



Unsere Fertigungsvollautomaten | Sonderlösungen für die Automatisierung Ihrer Fertigung sind als passgenaue Automationssysteme mit hoher Integrier- und Skalierbarkeit ein wichtiger Erfolgsfaktor für die Prozessoptimierung Ihrer technischen Systeme. Wir beraten Sie gerne!



Jirka Hofmann | LSA GmbH Automation Sondermaschinen

Kontakt Vertrieb • Fertigungsautomat



Jirka Hofmann

Leiter Sondermaschinen



Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!












Ihre FERTIGUNGSAUTOMATION in guten Händen



Wir bieten Ihnen Lösungen auf die Sie vertrauen

Sondermaschinen für Ihre Fertigungsautomation



Mit LSA setzen Sie auf den richtigen Partner! Wir sind Ihr Systempartner für Komplettlösungen, die genau auf die marktgerechten Bedürfnisse und komplexen Anforderungen Ihrer automatisierten Fertigung passen. Wir begleiten Sie von der Idee bis hin zur Inbetriebnahme Ihrer Sondermaschine für Ihre Fertigungsautomation. Vertrauen auch Sie auf verlässliche Essenzen aus 30 Jahren Erfahrung in der Automatisierungstechnik, dem Sondermaschinenbau.





FULL-SERVICE-ENGINEERING AUS EINER HAND

Alle benötigten Ressourcen für Ihre perfekte passende Sonderlösung sind Kernbereiche und Know-how unseres Unternehmens. Somit sind wir in der komfortablen Lage, integrierte Lösungen zur präszisen Automatisierung selbst komplexer und hochspezialisierter Fertigungsschritte zu realisieren.



AUTOMATISIERUNGSTECHNIK.

MODERNSTE E/MSR-TECHNIK

FÜR PASSGENAUE LÖSUNGEN

E/MSR-Technik

Messtechnik – Steuerungstechnik – Regelungstechnik

E/MSR-TECHNIK



Hochwertigste Mess- und Steuerungstechnik – präzise Regelungstechnik

Feinste Automatisierungstechnik für beste Lösungen



Das Fachgebiet der Mess-, Steuerungs- und Regelungstechnik (MSR- oder EMSR-Technik) stellt einen Kernbereich der Automatierungstechnik dar und ist als zentrales Organ – neben präziser Antriebstechnik sowie leistungsfähiger Automatisierungs- & Steuerungssoftware – für intelligente Automatisierung- und Automationslösungen von besonders hoher Bedeutung in der Industrieautomation.



Perfekt aufeinander abgestimmte Qualitätskomponenten der Schalt-, Mess-, Steuerungs-, Regelung- und Automatisierungstechnik und zuverlässige approbierte Sicherheitslösungen werden individuell auf Ihre Anforderungen sowie Maschinen- & Anlagengegebenheiten für eine opimale und passgenaue Automatisierungslösung abgestimmt.







Zuverlässige Schalt- und Sicherheitsstechnik

Reaktionsschnelle Sicherheitstechnik für technische Belange der Maschinen- und Anlagensicherheit – sichere Automatisierung



Maschinen- und Anlagensicherheit ist wichtiger denn je und die Anforderungen an die Sicherheitstechnik steigen mit wachsender Komplexität und Leistung unterschiedlichster industrieller Anwendungen. Reaktionsschnelle Sicherheitslösungen erfordern neuste Überwachungs-Sensorik sowie moderne Sicherheitstechnik.



Wir setzen dabei ausschließlich zertifizierte Automatisierungskomponenten namenhafter Hersteller ein und stimmen die Sensorik individuell auf Ihre Anforderungen sowie Maschinen- & Anlagengegebenheiten ab.



Für Sie bedeutet das: Intelligente sowie integrierte Sicherheitstechnik und Sicherheitslösungen in punkto Maschinensicherheit, auf die Sie sich immer zu 100% verlassen können.







HOCHPRÄZISE MESSTECHNIK



MODERNE MESSTECHNIK STEIGERT DIE PRODUKTIVITÄT



Die Aufgabe der Messtechnik besteht in der umfassenden und automatischen Informationsgewinnung über ein Messobjekt mittels optischer und sensorischer Messungen physikalischer Größen wie Bewegung, Position, Abmessung, Kraft, Druck oder Temperatur. Die gemessenen Größen werden der weiteren Signalverarbeitung wie der Messwertauswertung sowie nachgelagerter Steuerungs- oder Regelungsprozessen zugeführt.

Die Automatisierungstechnik der Zukunft stellt für passgenaue und individuelle Automatisierungslösungen bereits heute vielfältige Anforderungen an die Messtechnik - vom Sensor bis zur Software. Immer präzisere Messmethoden, hohe Messgeschwindigkeiten und schnelle Signalverarbeitung sind ein Garant für Qualitätssicherung und Prozesseffizienz.



FERTIGUNGSMESSTECHNIK – MULTIPLIKATOR QUALITÄTSSICHERUNG



Unter Fertigungsmesstechnik verstehen wir alle mit Mess- und Prüfaufgaben verbundenen technischen Verfahren zur Ermittlung von Messwerten, die mit der Mess- und Prüftechnik in der Fertigung verknüpft sind. Wichtigste Aufgabe der Fertigungsmesstechnik in der industriellen Fertigung bzw. im Entstehungsprozess eines Produktes ist die Bereitstellung von Information über die Qualität von Produkten und Prozessen in Form von Mess- und Prüfdaten, die die Grundlage für die Qualitätssicherung bilden.





INTELLIGENTE STEUERUNGSTECHNIK



HERZSTÜCK MODERNER AUTOMATIONSLÖSUNGEN



Neben Sensoren, Aktoren sowie Reglern sind Steuerungen als elementare Automations-Komponente die intelligente Schaltzentrale in der Automatisierungstechnik. Die Steuerungstechnik bzw. industrielle Steuerungstechnik umfasst die Konzeption und Realisierungen von intelligenten Steuerungen, welche zur Aufgabe haben, bestimmte Prozessabläufe in einer Maschine, einer Anlage oder einer Einrichtung zu steuern. Im Ergebnis einer logischen Informationsverarbeitung von multiplen Messsignalen (Sensorik | Messtechnik) innerhalb des Steuergerätes werden die entsprechenden Stellglieder (Aktorik bzw. Aktuatorik | Antriebstechnik) zur Beeinflussung von Prozessgrößen angesteuert.





RAFFINIERTE REGELUNGSTECHNIK



QUALITÄTSSICHERUNG DURCH FINETUNING



Die Aufgabe der Regelungstechnik ist vereinfacht ausgedrückt das Finetuning zur Qualitätssicherung innerhalb eines Automatisierungsprozesses und schlussfolgerlich ist die Aufgabe der Regelung die Stabilisierung eines Prozesses unter Berücksichtigung einfallender Störgrößen. Die Regelung fungiert somit als Kontrolleinrichtung und vergleicht fortlaufend die Soll-Größe mit der Ist-Größe (Eingangs- und Ausgangsgröße). Somit wird sichergestellt, dass die Soll-Größe verbindlich erreicht wird und konstant bleibt.





SCHALT- & SICHERHEITSTECHNIK



ÜBERWACHUNGS-, SCHUTZ- UND STEUERFUNKTIONEN



Schalten und Schützen  •  Befehlen und Melden  •  Überwachen und Reagieren
Auf den ersten Blick könnte man eine gewisse Trivialität der industriellen Schalttechnik erkennen. Doch an dem ist es mit Sicherheit (!) nicht - denn gerade bei sicherheitsrelevanten Fragen erweist sich die industrielle Schalttechnik als wichtiger Begleiter der Automatisierung und Industrieautomation. Lösungen der Schalttechnik bieten umfassende Überwachungs-, Schutz-, und Steuerfunktionen. Zudem unterstützen moderne Schaltgeräte die Sicherheit und sichern hohe Maschinen- und Anlagenverfügbarkeiten.





Universal-Tribometer
LEONARDO MFT-5p



Präzise Prüfungen von Reibung und Verschleiß – Tribotester

Vielseitiger Tribometer höchster Flexibilität und Präzision für normgerechte Prüfungen der Reibungs- und Verschleißeigenschaften von Kunststoffen



Gemeinsam mit unserem Partner "TriboPlast | Experten für Kunststofftribologie" haben wir einen tribologischen Mess- und Prüfstand – das Universal-Tribometer LEONARDO MFT-5p – entwickelt, der eine Novität in Sachen Flexibilität, Möglichkeiten und Verfahrensweisen darstellt. Ebenfalls stellen die Prüfvariablen der Prüfungsumgebung bisher unerreichte Dimensionen dar.





Universal Tribometer Leonardo MFT 5p Tribotester LSA GmbH Automation Sondermaschinen website.jpg





Ausgestattet mit einer großen Klimakammer vereint dieser klimatisierbare Prüfstand 12 Mess- & Prüfverfahren in einem Multifunktions-Tribometer und ermöglicht tribologische Messungen/Prüfungen (Reibung und Verschleiß) von Kunststoffen – Materialproben und ganzen Baugruppen – mit nur einem multifunktionalen Tribologie Mess- und Prüfstand für anwendungsgleiche Laborversuche. Auf die Besonderheiten der Kunststoffe abgestimmte Reibungs- und Verschleißanalysen ermöglichen anwendungsnahen Normprüfverfahren.







Vereinbarkeit einer neuen Dimension

Wir vereinen alle marktgebräuchlichen Tribometer von Stift-Scheibe-Tribometer bis Linear-Tribometer in einem kompakten Laborsystem



Das multifunktionale Universal-Tribometer LEONARDO MFT-5p vereint alle marktgebräuchlichen Prüfeinrichtungen in einem einzigen universellen Tribometer und bildet somit eine umfangreiche Palette an tribologischen Prüfverfahren und anwendungsnahen Normtests ab.





UNIVERSALTRIBOMETER



multifunktional
Stift-Scheibe-Tribometer



Linear-Tribometer



Scheibe-Scheibe-Tribometer



Stift-Ring-Tribometer



Kugel-Scheibe-Tribometer



Radiallager-Tribometer









Vielseitig einsetzbarer Prüfstand

Tribometer für Normprüfungen und anwendungsnahe Tests tribologischer Kunststoffsysteme



Aufgrund des außergewöhnlich großen und klimatisierbaren Prüfraumes sind neben Modellversuchen auf Normbasis auch ganze Baugruppentests möglich. Somit lässt sich mit diesem Tribologie-Prüfstand erstmals das tribologische System der realen Anwendung im Labor abbilden, was die Voraussetzung für die Übertragbarkeit der Versuchsergebnisse auf die Praxisanwendung ist. Das Multifunktions-Tribometer ist deswegen bei der Entwicklung reibungsbeanspruchter Kunststoffe, Kunststoffpaarungen und Bauteile ausgesprochen vielseitig einsetzbar.



















Tribologische Normprüfungen

Tribologie Normen



Normen für tribologische Untersuchung von Kunststoffen

DIN ISO 7148-2 Gleitlager - Prüfung des tribologischen Verhaltens von Gleitlagerwerkstoffen - Teil 2: Prüfung von polymeren Gleitlagerwerkstoffen
Plain bearings - Testing of the tribological behaviour of bearing materials - Part 2: Testing of polymer-based plain bearing materials
DIN 50324 Prüfung von Reibung und Verschleiß; Modellversuche bei Festkörpergleitreibung (Kugel-Scheibe-Prüfsystem)
Tribology; testing of friction and wear model test for sliding friction of solids (ball-on-disc system)
ASTM G133-05 Standard Test Method for Linearly Reciprocating Ball-on-Flat Sliding Wear
ASTM D3702-94 Standard Test Method for Wear Rate and Coefficient of Friction of Materials in Self-Lubricated Rubbing Contact Using a Thrust Washer Testing Machine

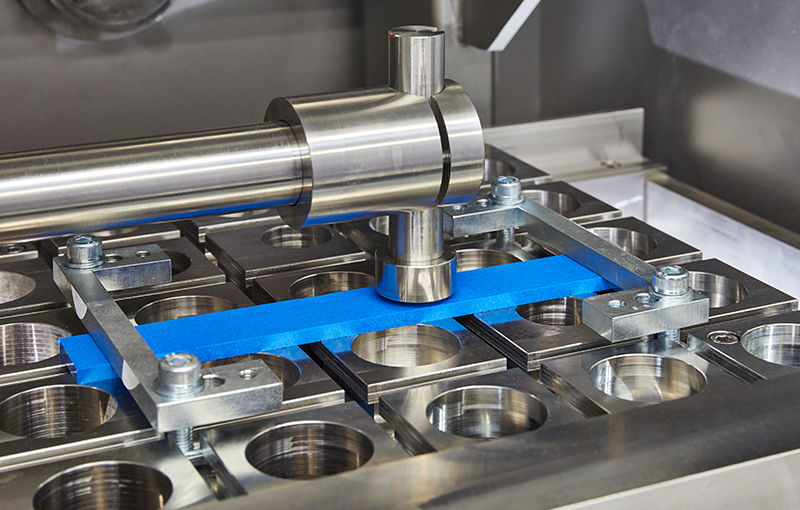

Tribologie der Kunststoffe

Normgerechte Prüfung für das Reibungs- und Verschleißverhalten von Kunststoffen





Multifunktions Tribometer Tribologie Kunststoff | LSA GmbH AutomationDie tribologischen Eigenschaften von Kunststoffen sind für viele Anwendungsbereiche von zentraler Bedeutung. Für mechanisch bewegte Systeme ist die Kenntnis über das Reibungs- und Verschleißverhalten eine unverzichtbare Grundlage. Die Validierung der festgelegten Nutzungsziele und somit die normgerechte Prüfung der Erfüllung spezifischer Anforderungen – wie ein geringer Reibungskoeffizient und eine hohe Verschleißfestigkeit – muss dabei zwingend unter anwendungsnahen Bedingungen erfolgen.



Diese Kenngrößen des Systemverhaltens können mit unserem vielseitig einsetzbaren Universal-Tribometer MFT-5p in Laborversuchen bei anwendungsgleicher Bewegung und Beanspruchung ermittelt werden. Für die umfassende und normgerechte Bestimmung tribologischer Eigenschaften (Reibung und Verschleiß) steht Ihnen unser klimatisierbarer Reibungs- und Verschleißprüfstand (Tribometer) für Kunststoffe zur Verfügung.













Technische MERKMALE Tribologie-Prüfstand



Tribometer für normgerechte Prüfungen von Kunststoffen

Frei konfigurierbares System | mit Klimakammer





IHRE VORTEILE IM ÜBERBLICK





4 Bewegungsformen modular konfigurierbar
Linear-Modul M1, Scheibe-Modul M2, Koaxial-Modul M3, Radial-Modul M4
Bilinear-Modul M5 [zweiter Messarm]

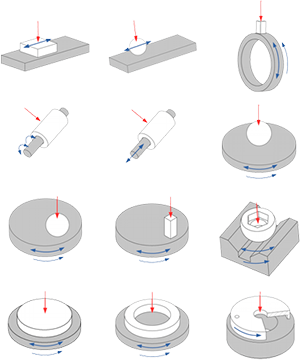

bis zu 12 Prüfverfahren realisierbar
Stift-Scheibe, Stift-Ring, Kugel-Prisma, Welle-Lager, Klötzchen-Platte, ...



frei einstellbare Bewegungsprofile
softwarebasiert, Rezeptdatenbank, mit intuitiver Visualisierung



individuelle Probengestaltung
DIN-Normprüfkörper oder Bauteile



Vergleichsweise großer Prüfraum
Baugruppentests mit anwendungsgleicher Bewegung/Beanspruchung





Entdecken Sie ausgezeichnete Leistungsmerkmale

Spezifikation Tribotester



Technische Spezifikationen

Normalkraft 5 bis 1.000 N
Drehmoment bis 50 Nm
Geschwindigkeit bis 10 m/s
Drehzahl bis 1.260 U/min
Klima (optional) -20 bis 300 °C
Befeuchtung 20 bis 100 % rel. Feuchte











Tribologische Prüfverfahren und Messgrößen



Tribometer Prüfverfahren

Valide Messdaten für Reibung und Verschleiß



Pruefverfahren Tribologie Kunststoff Universal Tribometer | LSA GmbH AutomationDurch eine durchdacht modulare Bauweise sind wir in der Lage ein skalierbares System und kundenspezifische Ausbauvarianten je nach Budget und Prüfungsanforderungen anzubieten, welche jederzeit durch weitere Prüfmodule in der Anwendungsvielfalt erweiterbar ist. Nachfolgend eine Übersicht über die Prüfverfahren mit der entsprechenden Zuordung zu den einzelnen Modulen.







LINEARMODUL M1

Klotz-Platte
Linear-Tribometer
Kugel-Platte



Lineargleitlager





SCHEIBEMODUL M2

Stift-Scheibe
Pin-on-Disc
Kugel-Scheibe
Ball-on-Disc




KOAXIALMODUL M3

Ring-Scheibe

Kugel-Prisma

Scheibe-Scheibe

Thrust-Washer

Kugel-Scheibe





RADIALMODUL M4

Stift-Ring
Pin-on-Ring
Radialgleitlager









Messgrößen Tribotester

Spezifikation Tribotester



Tribologische Messgrößen

Gleitreibungskoeffizient μG Reibungskraft FR
Haftreibungskoeffizient μH Normalkraft FN
Linearer Verschleiß LΔ Reibmoment MR













Versuchsmessungen

Überzeugen Sie sich von der Leistungsfähigkeit



Als verlässliches Automatisierungsunternehmen und Hersteller von hochspezialisierten Sondermaschinen sowie hochpräzisen Mess- und Prüfeinrichtungen mit 30-jähriger Erfahrung sind uns die marktspezifischen Anforderungen bekannt. Profitieren Sie von unserer Flexibilität, die sich aus dem qualifizierten Verständnis für verschiedene Märkte und Ihre damit verbundenen individuellen Prozesse ableiten lässt.





Gerne führen wir für Sie Versuchsmessungen durch, um Sie von der Leistungsfähigkeit bei höchster Präzision überzeugen zu können. Zudem kann Ihnen unser Demonstrator einen ersten Eindruck in die intuitive Bedienbarkeit und moderne Visualisierung vermitteln.





Unsere Flexibilität ist Ihr Vorteil. Um auch Ihnen eine flexible und bedarfsgerechte Nutzungsvielfalt anbieten zu können und einem Ihrerseits zeitlich begrenzten Bedarf gerecht zu werden, besteht die Möglichkeit Ihnen unter bestimmten Voraussetzungen ein Mietmodell unseres Tribometer LEONARDO MFT-5p anzubieten. Wir sind davon überzeugt Ihnen ein Höchstmaß an Vielfalt und Möglichkeiten für Ihre Prüfanwendungen zu gewährleisten.













VERKAUF/REALISIERUNG

VERTRIEB/BERATUNG

Wir stehen Ihnen jederzeit gerne zur Verfügung



LSA GmbH

Herr Dr. Leischnig

Ansprechpartner techn. Umsetzung



+49 37369 172-14

Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!







Know-how | Kompetenz | Expertise



Wir realisieren seit 30 Jahren als Systemanbieter vollständige, passgenaue sowie verlässliche Lösungen in den Bereichen Automatisierungstechnik / Automation und Sondermaschinen. Somit sind wir konsequent mit den Aufgaben der Antriebstechnik und Mess-, Steuerungs- und Regelungstechnik im hochintegrierten Zusammenspiel mit einer zuverlässigen und effizienten Softwareentwicklung vertraut.

Erstklassige Fähig- und Fertigkeiten im Spezial- und Sondermaschinenbau geben uns - als Partner für Forschung und Industrie - Sicherheit und Befähigung in der Realisierung von Mess- und Prüfautomaten auf höchstem technischen Niveau.

Die Experten von TriboPlast beschäftigen sich seit mehr als 25 Jahren intensiv mit der Tribologie von Kunststoffbaugruppen im Automobilbau, der Medizintechnik, der Sportgerätetechnik sowie im Maschinen- und Anlagenbau.

Durch die permanente Nutzung von Tribologieprüfständen im Rahmen von Industrieaufträgen und der Hochschulforschung ist die Triboplast GmbH mit der Messtechnik und den Prüfmethoden besonders eng vertraut. Dieses Know-how aus Wissenschaft und Praxis wurde für die Neuentwicklung und Optimierung des Universal-Tribometer LEONARDO MFT-5p genutzt.
